偏光顯微鏡的光學(xué)鏡片發(fā)霧
發(fā)布人：shpuda發(fā)布時(shí)間：2014/3/28
(1)偏光顯微鏡的光學(xué)鏡片發(fā)霧

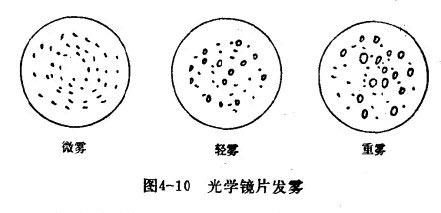

偏光顯微鏡的光學(xué)零件表面，有時(shí)會(huì )呈現象微小“露水”似的一層物質(zhì)，這些物質(zhì)有的是水滴或礦物鹽的水溶液，有的是在水溶液上覆蓋了油脂層。不論它以“露水”，狀或干的堆積物形式存在于光學(xué)零件表面，都通稱(chēng)為“霧”。如圖4-10所示。
霧可分為油性的、水性的和油水混合的三種。
油性霧主要是油脂的污染、擴散、揮發(fā)到光學(xué)零件表面而成。油性物與玻璃表面有很強的親合力，使油質(zhì)在玻璃表面上保持一層油分子層。該分子層與玻玻表面的水、二氧化碳和有機物起化學(xué)變化而形成牢固的臟物膜層。隨著(zhù)時(shí)間的延長(cháng)，它們有的便重新吸引，聚合成為油性霧。
水性霧是由于潮濕的大氣在溫度急劇變化下，于光學(xué)零件表面形成的微小顆粒狀水濕性霧滴。它的成因復雜。在儀器密封性不好，內部濕度大時(shí)往往出現儀器內部濕度超過(guò)室內空氣濕度的現象。一旦外界溫度突然下降時(shí)，就會(huì )在光學(xué)零件表面投結成微小水珠。如果零件表面有擦痕和塵粒等結霧核心，會(huì )很快形成水性霧。
化學(xué)穩定性差的玻璃，會(huì )在潮濕空氣作用下產(chǎn)生水解，析出金屬鹽，又吸收空氣中的二氧化碳而混合成溶滴。水解作用持續的時(shí)間越長(cháng)，溶滴濃度越大。當達到飽和時(shí)，就在玻璃表面形成一層擦不掉的斑點(diǎn)，即透明度差的水性霧。
在透射光下觀(guān)察水性霧，呈灰色半透明狀態(tài)。嚴重的水性霧會(huì )使光學(xué)零件失去透明性。
(2)附著(zhù)物
偏光顯微鏡儀器內部的光學(xué)零件上附著(zhù)的灰塵、油脂、金屬屑、漆屑和棉花纖維等物，統稱(chēng)為附著(zhù)物。附著(zhù)物的存在，會(huì )妨礙偏光顯微鏡儀器正常工作。
產(chǎn)生附著(zhù)物的原因有:
1)儀器密封不良，或裝配時(shí)不清潔，使外部灰塵侵入儀器內部。
2)儀器使用過(guò)程中受震后，使內部殘留的金屬屑、漆屑等掉落在鏡片上。
3)儀器使用環(huán)境溫度過(guò)高，使潤滑脂熔化而落在鏡片上。
(3)脫膠
膠合的光學(xué)零件，若膠合面的膠層裂開(kāi)，就稱(chēng)為脫膠。
出現脫膠的光學(xué)零件，會(huì )使成象質(zhì)量降低，嚴重時(shí)使偏光顯微鏡不能使用。
脫膠的原因有:
1)因膠層與玻璃的膨脹系數不一致，溫度劇烈變化時(shí)產(chǎn)生應力而開(kāi)脫。
2)偏光顯微鏡膠合的光學(xué)零件在金屬框內受壓太緊，受力不均或受到較大的振動(dòng)與沖擊，使膠層裂開(kāi)。
3)擦拭時(shí)，溶液侵入膠合層而使膠層溶解，或膠合時(shí)膠合面擦拭不凈，沒(méi)有膠牢。
(4)劃傷、裂紋和破碎
劃傷多產(chǎn)生在外部光學(xué)零件上，其表面呈一道道痕跡。這是擦拭時(shí)沒(méi)有先將鏡片表面灰塵除去，或攘布不干凈所致。
裂紋和破碎是由于儀器受到強裂的震動(dòng)、撞擊或溫度急劇變化、局部受高溫影響所引起的。偏光顯微鏡的光學(xué)零件產(chǎn)生裂紋會(huì )影響亮度和成象質(zhì)量，零件破碎則使儀器不能使用。
(5)分劃板刻線(xiàn)脫色
若分劃板填色劑脫落，會(huì )影響觀(guān)察及讀數。這是由于擦拭分劃板時(shí)沾溶液過(guò)多或用力過(guò)大的緣故，也許是由于填色劑質(zhì)量不好，時(shí)間長(cháng)了自然脫落所致。
上一篇：怎么做好偏光顯微鏡的防霉和防霧措施下一篇：偏光顯微鏡的維護與保養
