金相顯微鏡的成像原理詳解
發布人：發布時間：2020/4/28

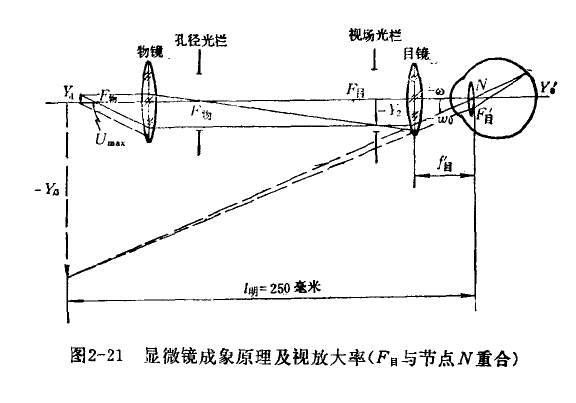

金相顯微鏡的成象系統主要是物鏡系統和目鏡系統。為了校正象差，目鏡和物鏡都是由兩個或多個透鏡組成的。為了便于討論成象的基本原理，可以不考慮物鏡、目鏡的實際結構，而分別用兩個凸透鏡來代替它進行討淪。顯微鏡的成象原理見圖2—21。物體Y1放在物方焦點F外側，物體的光線經過物鏡成一放大倒立實象Y2于目鏡物方焦點F目?jì)葌?，對目鏡來說Y2是目鏡的物。目鏡的作用如同放大鏡一樣，將Y2再一次放大成一虛象Y3在明視距離處(第二次放大)。
這個第二次放大得象Y3相對原物Y1來說是倒立的。人眼通過顯微鏡觀察時，看到得就是兩次放大后的象Y3，象Y3又稱為眼睛的物，最后成象Y0于網膜上，象Y3對人眼得視角為ω0，比用肉眼直接對物體Y2得視角ω要大許多倍，這就是顯微鏡能看清微小物體的道理。
把試樣做完金相，再用金相顯微鏡拍金屬表面照片，只有中間清晰其他地方模糊，再調清其他地方中間就模糊了。倍數越大越明顯，這應該是試樣表面不平造成的吧？但是試樣本來就很小，想拍邊緣部分，難以保證非常平啊。請問有什么改善的方法嗎？換個光鏡拍會(huì )不會(huì )好一點呢？
局部模糊是金相顯微鏡中一種常見的現象，造成這種情況的原因是樣品表面不夠平整，由于樣品表面不在一個齊焦面上，所以只能把對焦點觀察的很清晰，而不在同一對焦點高度的局部就會(huì )模糊。
解決辦法是做試樣鑲嵌，不然就是只能拍高倍數的，把中間調清楚把不清楚的邊緣截掉。不知道你的軟件有沒有景深擴展功能，使用EFI景深擴展功能，轉動微調，在圖片清晰的時候抓拍，再轉動微調，再拍。一直將所有的清晰部分拍下，使用該功能，就是很清晰的圖片了。
