(XJ-16型金相顯微鏡的照明系統

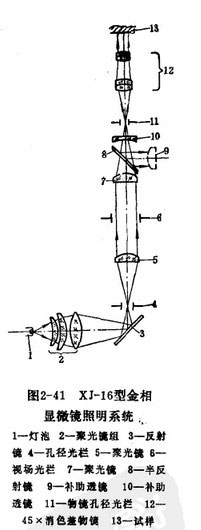

國產XJ-16型(或XJB-1型、4X型)金相顯微鏡是工廠里進行金相檢臉時使用得最廣泛的一種初級型金相顯微鏡。它的照明系統屬于明場柯拉照明，見圖2-41。將圖2-41與圖2-39比較，可知其主要差別是，1)在“金相顯微鏡的臨界照明與柯拉照明”圖2-39中聚光鏡5只有一個，而在圖2-41中分離為相距較開的聚光鏡5、7兩個，2)圖2-41的照明系統中加入了補助透鏡10。
如果去掉圖2-41中的聚光鏡5及補助透鏡10，則就與圖2-39的照明光路一樣?？梢?jiàn)它是河拉照明系統。所以把圖2-39中的聚光鏡5分離為兩個的主要目的是使孔徑光欄4和物鏡孔徑光欄11有如圖所示這樣的共扼關系，在機械結構上便可利用底座來安裝光欄。同樣，加入補助透鏡10是為了把光程拉長，以便既符合機械筒長160毫米的要求，又有足夠的位里安裝半反射鏡、轉向棱鏡等，以滿足光學機械布局上的需要。
