金相顯微鏡的臨界照明與柯拉照明
發布人：shpuda發布時間：2014/3/19

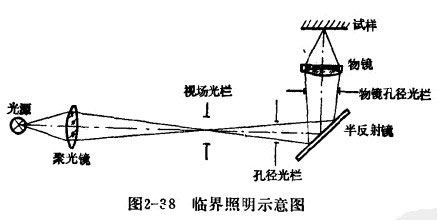

臨界照明的特點是將光派經整個照明系統成象于試樣表面(圖2-38)。從圖中可看出，物鏡也是服明系統的組成部分。若忽略光能的損失，試樣表面的亮度與光源相同。假如光源亮度不均勻或明顯地表現出光源的細小結構(如燈絲等)，那末光源成象在試樣表面會(huì )使顯微鏡視場照明不均勻。
這是臨界照明的主要塊點。但事物總是一分為二的，其優點則是光能利用率高。金相顯微鏡采用明場照明時，為了得到照明均勻的視場，幾乎都選用柯拉照明而不用臨界照明。

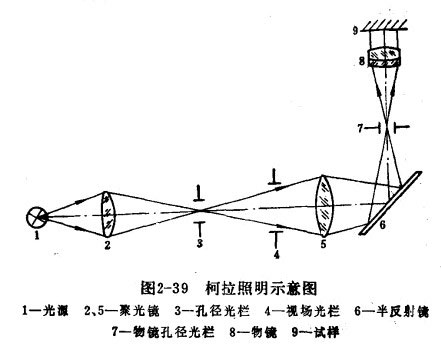

柯拉照明的特點是使光源成象在物鏡的孔徑光欄⊙7上(見圖2-39)不落在試樣9的表面。物鏡作為照明系統的一部分，以平行光照亮試樣表面。這樣，臨界照明中對試樣照明不均勻的缺點便消除了。
