漆包線漆膜偏心度檢測應用方案
發布人：發布時間：2022/9/20
方案適用群
漆包線漆膜、光伏焊帶(圓形涂層)等產品覆蓋層偏心度檢
方案目的
了解外包裹層與被包裹產品之間偏心度值是否符合要(<1.5)。
實驗環境
數碼金相顯微鏡一套；
冷鑲嵌工具；
金相磨拋機一臺；
金相設備相關輔料；
制樣流程介紹
1、制樣方式：
過去很多老師傅手動進行制樣，在線徑較大，漆膜厚度較大且要求較低的時候這個方式是可行的，但是隨著要求的提高，一點點的制樣的影響都會(huì )影響最終的檢測質量，
①、線徑細，軟柔，完全不可以手持操作，這樣我們首先要金相漆包線固定，也就是我們所說的鑲嵌，目前鑲嵌有兩種方式，一是熱鑲嵌，需要加熱加壓，一種是冷鑲嵌，AB兩個物質，鑲嵌粉和固化劑混合后固化，化學方式；對于漆包線，很顯然，第一種鑲嵌方式不太適合，加熱加壓會(huì )對鍍層行成影響。冷鑲嵌同樣要減少對試樣的變形，所以我們選擇的是發熱小，固化變形小的，收縮率小的，環保的鑲嵌方式。
②、鑲嵌第二步要考慮是如何確保漆包線的空間垂直，我們通過專用夾具保證了這一點，如果不垂直，我們檢測的就不是正截面的數據，二是斜截面的數據。
③、試樣成型后，按照規范進行研磨-粗磨-精磨-粗拋-精拋等工序順序進行，實際操作可以省略為兩道工序：預磨—拋光。拋光所采用的是我們自己定制的金剛石拋光噴霧劑。
④、腐蝕：有些部分需要通過特殊試劑，進行腐蝕才能清晰觀察到的，比如漆膜的多層觀察，就是通過實驗，確定了一款符合腐蝕劑獲得了很好的漆膜效果。

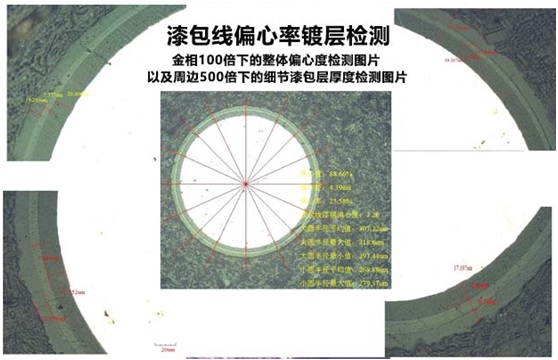

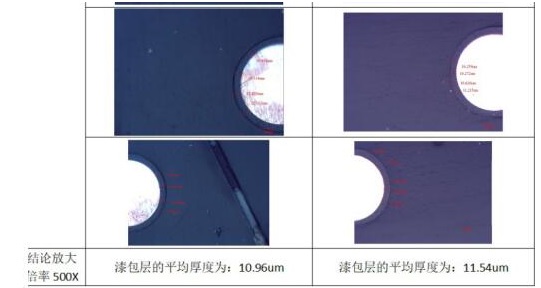

2、金相顯微鏡的觀察和分析：

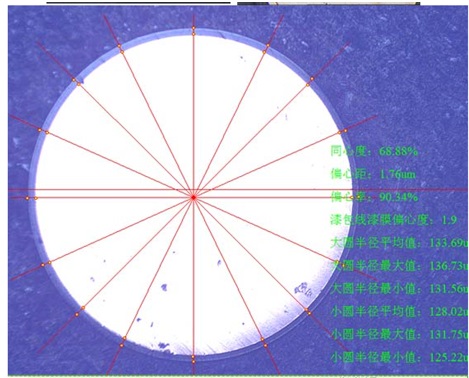

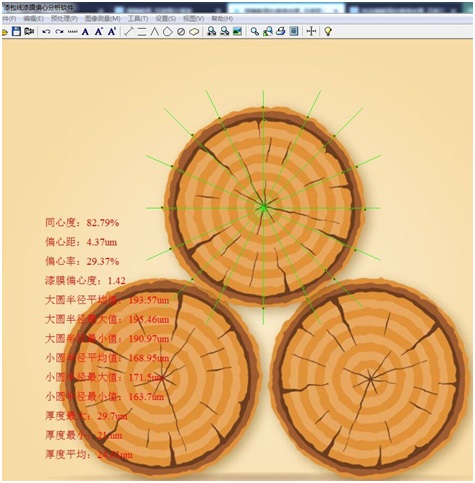

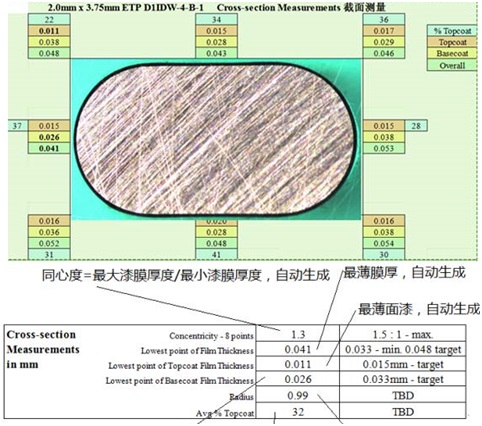

根據試樣的形貌，尺寸等等選擇對應的顯微鏡物鏡進行成像，使用漆包線漆膜偏心度分析軟件測量其偏心度數據并進行檢測報告輸出；
