電子偏光顯微鏡以及其他重要的電子光學儀器中，幾乎總是采用磁透鏡聚焦，這是因為與靜電透鏡相比，磁透鏡有許多優點:它的像差系數比較小，能提供優良的圖像:它對環境的敏感性要求較小等等。
磁透鏡有3種結構:①單由多層線圈組成的弱磁透鏡，它的安匝數為IN，磁通量密度B較均勻地分布在整個空間;②由線圈和減小磁漏的軟鐵殼組成的弱磁透鏡，③由線圈加軟鐵殼及使磁場更集中的軟鐵的極靴組成的強磁透鏡，這種透鏡中極靴的間隙和開孔很小，透鏡的強度就很強。

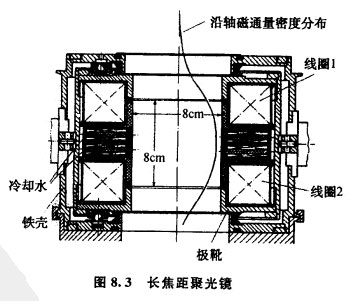

電子偏光顯微鏡中用到的磁透鏡都是第3種結構，即由線圈、鐵殼和極靴組成。只是極靴的間晾和孔徑不同，透鏡的強度有所不同，物鏡和投影鏡為強磁透鏡，它們有很高的放大倍數，聚光鏡相對較弱，而中間鏡更弱一些。圖8.3-8.5是幾個實際磁透鏡的簡化剖面圖。圖8.3是一種長焦距聚光鏡，它的焦距f和球差系數Cs的大小在同一數量級上，間隙s和極靴孔直徑D都是8cm。
它的線圈分成兩部分，圖中標以線圈1和線圈2，它們之間通以冷卻水的管道。圖8.4中給出的是一種稱為VONARDENNE型的物鏡，它的極靴系統是由極靴1和極靴2組成，它們被非磁性隔離片連接插人到圖中分別標以1和2的透鏡鐵殼的中心部分，由于極靴的間隙和孔徑都非常小，所以結構中增加了圖中的兩個抽真空的通道1和2，有了它們，抽真空的速度比單從中心通道抽要快得多。因為電子偏光顯微鏡的觀察物是放在物鏡磁場中，接近焦點的位趁(圖中沒有繪出)，在更換樣品時，物鏡內的真空是要被破壞的，為了不影響整個顯微鏡鏡體內的真空度，結構中用兩個可移動真空閥門1和2來隔斷物鏡與整個鏡體的通道。更換好樣品后，先預抽物鏡處的真空，然后打開可移動真空閣門1和2，使物鏡和整個鏡體相通。
