    XPL-40型偏光顯微鏡的照明光源系統包括電源變壓器、6伏15瓦照明燈組、光源聚光鏡等部件。這些部件，除電源變壓器外，其余均安裝在偏光顯微鏡底座內。

    1.照明燈組

    熟悉照明燈的結構，對安全使用及延長照明燈的壽命十分重要。插頭上的一條導線用錫焊接在接線片上，接線片通過螺釘固定在電接頭座上并且與燈泡螺紋套2連通(組成電流通路)。由于燈泡是靠燈泡座的螺紋旋在燈泡螺紋套上的，因此，燈泡螺紋套就成了燈泡的一個電極。插頭上的另一根導線則靠螺釘連接于接線導向桿上，在接線導向桿上，套有電接頭彈籠，導向桿頂端則旋入電接頭。彈簧安裝在電接頭座中間的一個圓孔內。它的作用是使電接頭壓緊在燈泡的中央電極上。這樣，兩條導線便分別連通了燈泡的兩個電極。把插頭插入電源變壓器內，接通電源后燈泡便會(huì )發亮。燈泡、燈泡螺紋套及電接頭座等都裝在燈座套筒內并用壓圈固定。在燈座套簡的后面，用燈座套及燈座套蓋密封。

    此外，在燈座套的一個小孔中旋入了錐頭固定螺釘。它的作用是:當把燈泡旋入燈泡螺紋套時，使電接頭座不能沿著套筒軸線轉動，能把燈泡座全部旋入到燈泡螺紋套內。燈座套筒的外圓柱面以及燈座套圈的內圓柱面都是加工成偏心的(偏心距為0.2毫米)。由于這兩個圓往面相對于燈座套的中心軸線具有偏心距，當照明燈組安裝在偏光顯微鏡底座的圓往形孔中后，轉動燈座套圈(燈座套也隨之轉動)就可以鎖緊或松開整個照明燈組，方便地調整照明燈組在偏光顯微鏡底座圓柱形孔中的位置，以改替照明狀況或把照明燈組從顯微鏡底座中抽出。更換新燈泡后，需重新調整。

    2.光源聚光鏡組

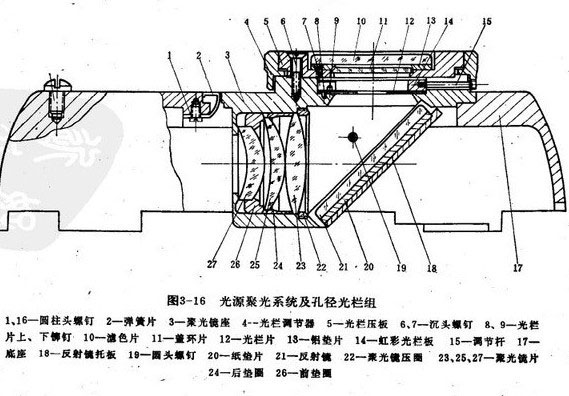

    光源聚光鏡組由聚光鏡片27, 25, 23組成(圖3-16),按次排列在聚光鏡座內。其中鏡片27,25分別由前后聚光鏡墊圈26, 24隔開，這些鏡片和墊圈均靠加工有級紋的聚光鏡壓圈22壓緊在聚光鏡座內。照明燈組發出的光線，經過聚光鏡組后成為錐形光束，經反射鏡21的反射通過孔徑光欄射出。反射鏡和它后面的墊紙，靠反射鏡托板18壓緊，并用圓頭級釘19與聚光鏡座3緊固，結構比較筒單，拆裝都很方便。
