金相顯微鏡物鏡轉換器的分類
發布人：shpuda發布時間：2014/3/24
物鏡轉換器是快速更換物鏡的機械裝置，是金相顯微鏡的一個極其重要的組成部分。以定位結構來分，物鏡轉換器可分為內定位和外定位兩種。

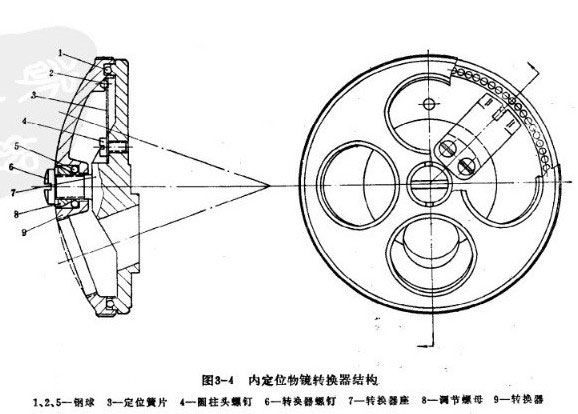

內定位的物鏡轉換器，如圖3-4所示。它的定位機構安裝在轉換器內部，由定位筑片3及鋼球2組成，并在轉換器9的邊緣加工出凹槽，其上裝許多鋼球。這種轉換器在國內外較高級的顯微鏡中普遍采用。它具有定位精度高、轉動平穩、輕巧、外形美觀等優點。
外定位物鏡轉換器的定位機構安裝在轉換器的外部，在物鏡轉換器的邊緣，用特殊設備加工出等分凸緣，在凸緣上開定位糟，由贊片的頂尖定位。這種轉換器的結構比較簡單，但定位穩定性稍差，特別在使用時間較長、頂尖受到磨損以后尤為明顯，是，種較老式的定位機構。
以安裝物鏡的孔數來區分，可把物鏡轉換器分為三孔式、四孔式、五孔式或更多孔式。初、中級金相顯微鏡使用三孔、四孔式的居多，五孔或更多孔的轉換器，大多在高級金相顯微鏡上使用。但也有一些金相顯微鏡是不采用物鏡轉換器的，觀察時直接把物鏡插入物鏡座中。更換物鏡時先把原來的物鏡拔出，再將新的物鏡擂入。
