XJG-04大型金相顯微鏡的明場照明系統
發布人：shpuda發布時間：2014/3/20

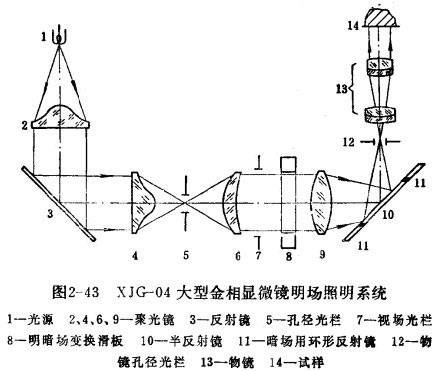

XIG-04大型金相顯微鏡也是按任意機械筒長設計的，它的照明系統和XIL-02立式金相顯微鏡原則上相同。圖2-43是XJG-04大型金相顯微鏡明場照明系統示意圖。只要將圖2-43與圖2-42對比，就容易看出它也屬于明場柯拉照明。
值得指出的是，XJ-16型金相顯微鏡和XJL-02型立式金相顯微鏡，在出廠時已將孔徑光欄的中心做好，固定在光軸上，并在明場柯拉照明處(常稱為明場垂直照明)，特點是試樣的凹凸之處無陰形產生，所看到的是一片清晰平坦的象，能真實地表示出試樣的各種組成相。缺點是襯度低，缺乏立體感。
XJG-04大型金相顯微鏡的孔徑光欄可以作360°旋轉及直線移動，使用時，操作者可以按需要將孔徑光欄的中心調到光軸上或適當地偏離光軸。當孔徑光欄的中心調到光軸上時，XJG-04大型金相顯微鏡的明場柯拉照明就屬于明場垂直照明。也可以將孔徑光欄中心有意識地、適當地調到偏離光軸，這時的明場柯拉照明(常稱為明場斜照明)的特點是試樣的凹凸之處會(huì )出現輪廓的影子，增加影象的襯度和立體感。
