偏光顯微鏡透鏡的成象
發布人：shpuda發布時間：2014/3/7
在“偏光顯微鏡透鏡的聚焦原理”中講到，平行光線束沿著偏光顯微鏡透鏡的主軸，或任意一條副軸射向顯微鏡透鏡，經折射以后都將聚焦，現在要問:發散的光線經過凸透鏡以后，是不是也會(huì )發生會(huì )聚?如果會(huì )聚，它將會(huì )聚在什么地方?這就是我們要解決的透鏡成象問題。
凸透鏡成象

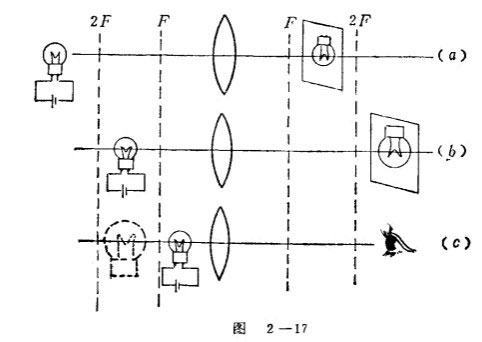

先用凸透鏡迎著太陽光，找出它的焦點位置，測出它的焦距F。然后在偏光顯微鏡透鏡的主軸上放置一個點燃的小燈泡(見圖2-17)。小燈泡燈絲很小，可以認為它是一個點光源，它均勻地向四周發出散射光。顯微鏡透鏡的另一側豎放一張白紙屏。
這時候開始觀察成象的情況:先把燈泡放得離透鈍遠一些，使它們之間的距離(物距u)大于偏光顯微鏡透鏡焦距的兩倍，也就是u>2f，然后把紙屏前后移動，到某一個位置的時候，屏上就得到一個縮小的，倒立的燈絲的象，這個象是從物體(燈絲)射出的光線，經過凸透鏡拆射以后，在紙屏上會(huì )聚而成的。從各個方向都可以看到這個象的存在，這是物體(燈絲)的實象。
這時候象的位置落在偏光顯微鏡透鏡的焦點以外，兩倍焦距以?xún)鹊牡胤?lt;見圖2-17(a)>。把燈泡漸漸靠近凸透鏡，這時候要把紙屏向右移動才能在屏上顯出燈絲的實象來，而且燈泡離透鏡越近(即物距u越小)，所成的象離開透鏡就越遠(象距υ越大)，屏上顯出的象也越大、越暗。當物距等于透鏡焦距兩倍時(u=2f)，象的位找也恰好落在透鏡另一側兩倍焦距的地方(υ=2f)，象仍然是倒立的實象，大小恰好跟物體(燈絲)相等。
